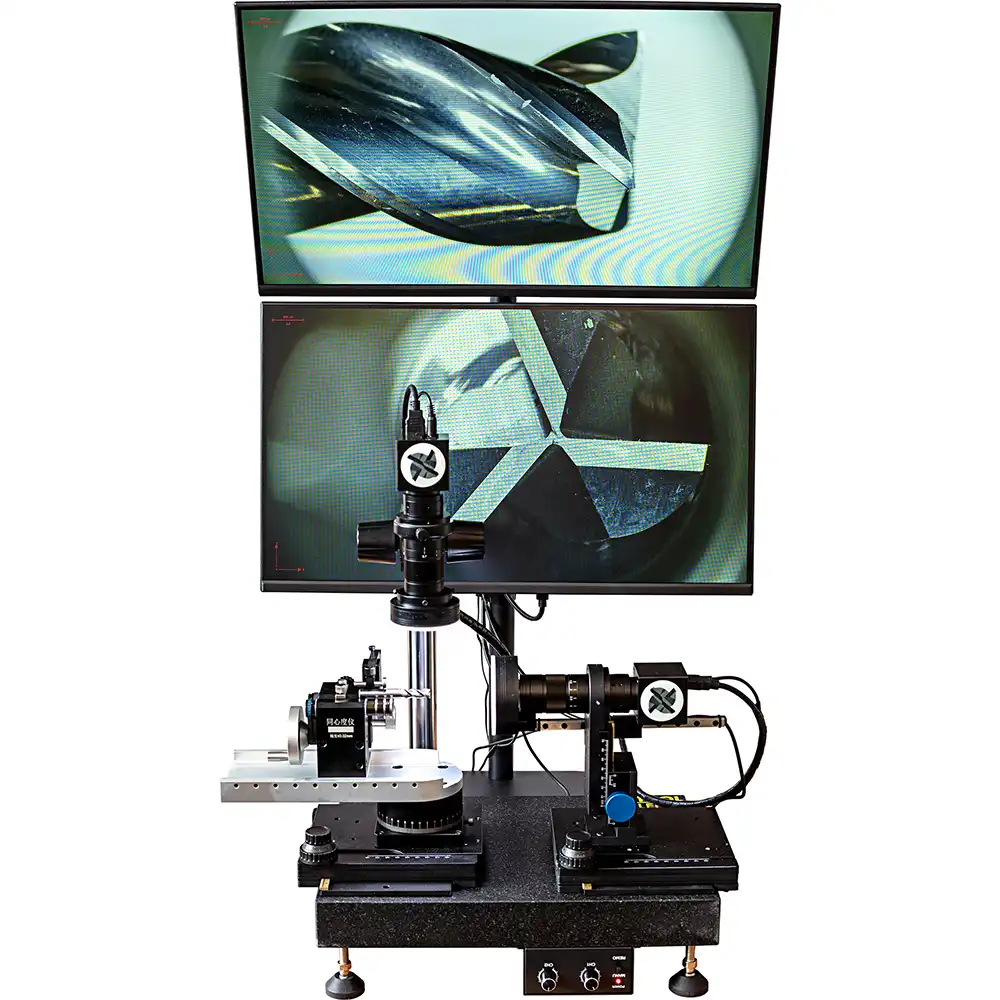

Ein Inspektionsgerät so günstig?
… das kann doch nichts taugen!
… oder doch? Wir überzeugen Sie.

Für alle, die mehr erwarten:

unschlagbare Bildschärfe
Nur wer scharf sieht, kann präzise messen. Unsere 4K-Kamera mit erstklassiger Optik und präzisem Zoom bringt jedes Detail auf den Punkt – für sichere und präzise Messergebnisse.

Vergrößerung bis 300-fach (standardmäßig)
Alternativ sind Maschinen mit Vergrößerung bis zu 1000-fach möglich – ob 300-fach, 500-fach, 750-fach oder das Maximum: mit Toollense lassen sich selbst kleinste Mikrowerkzeuge präzise und sicher inspizieren.

Nie wieder falsch messen
Automatische Zoomerkennung – die Toollense Software erkennt automatisch den gewählten Zoom und passt auch die Beleuchtung perfekt an. So wird Präzision zum Standard.

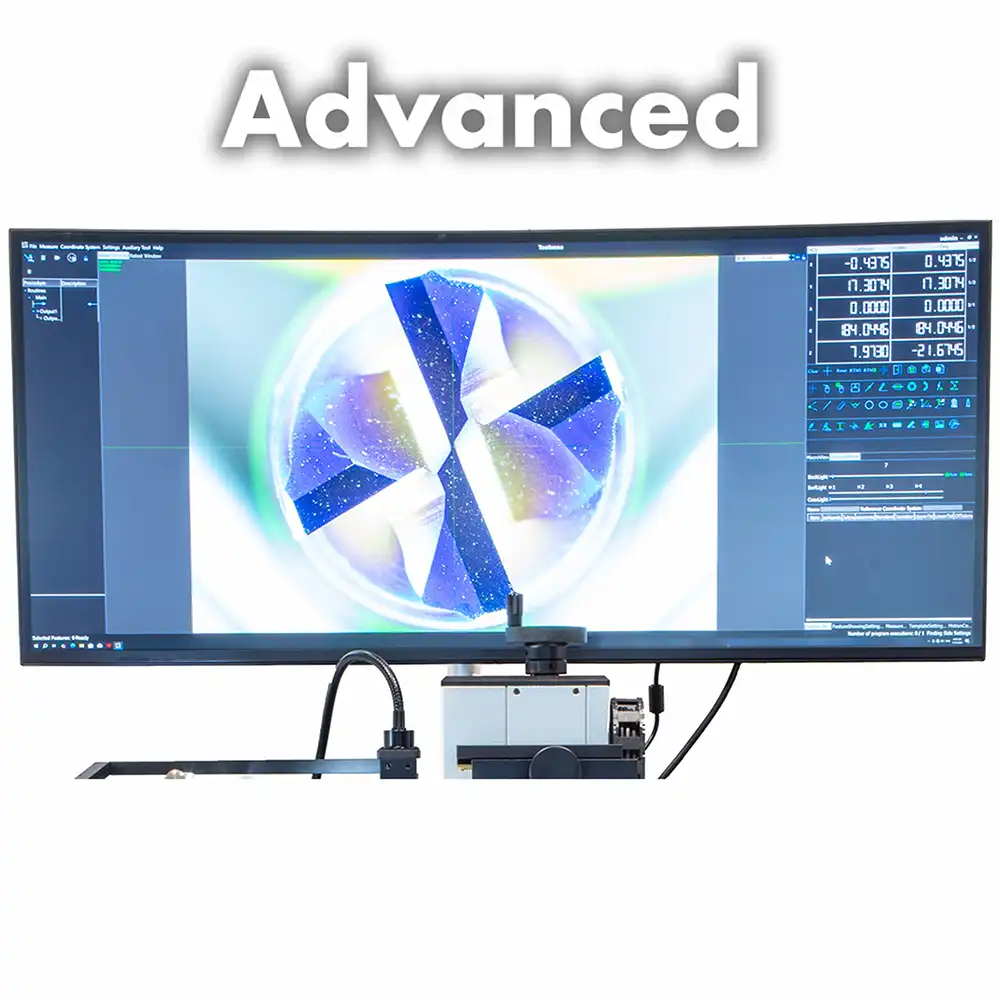

Intuitive und benutzerfreundliche Software
Unsere intuitive und nutzerfreundliche Software ermöglicht es jedem Anwender, schnell und unkompliziert präzise Messungen durchzuführen. Mit einer klar strukturierten Benutzeroberfläche und simplen Funktionen wird das Messen zum Kinderspiel, unabhängig von Erfahrung oder technischer Vorbildung.

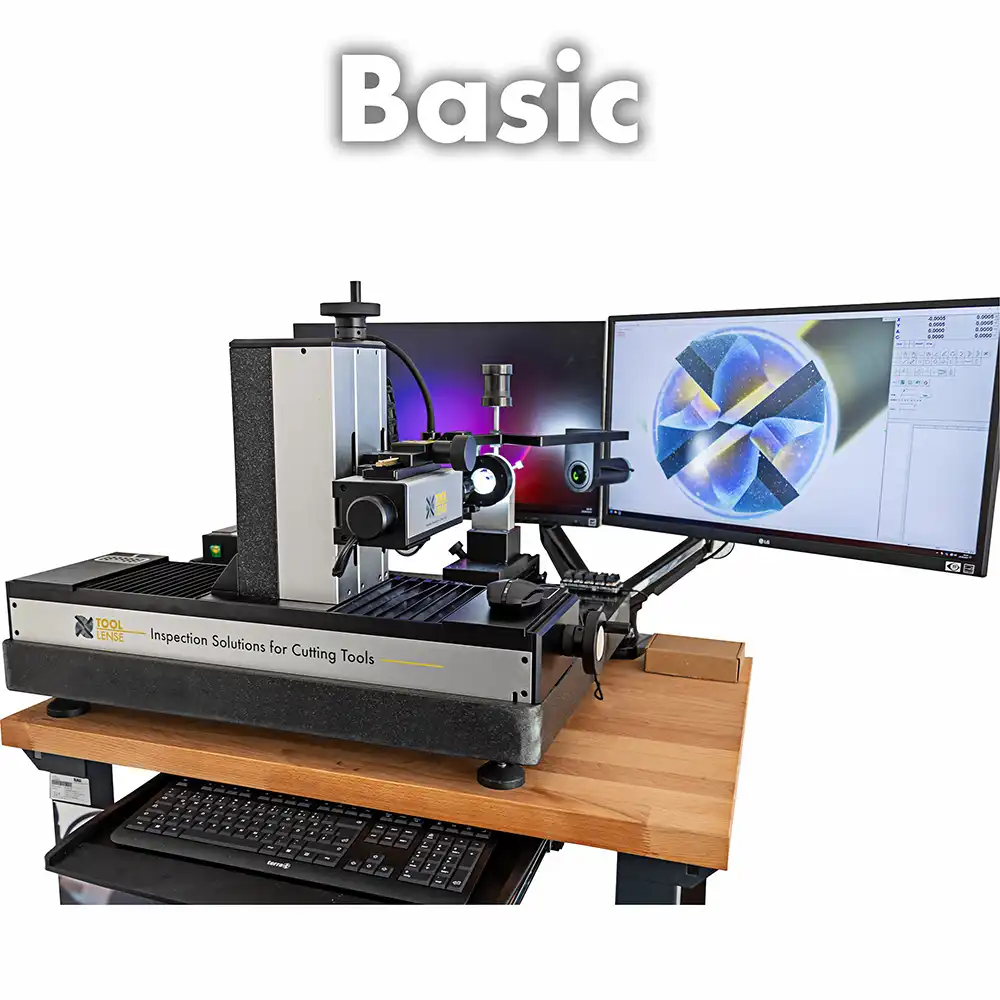

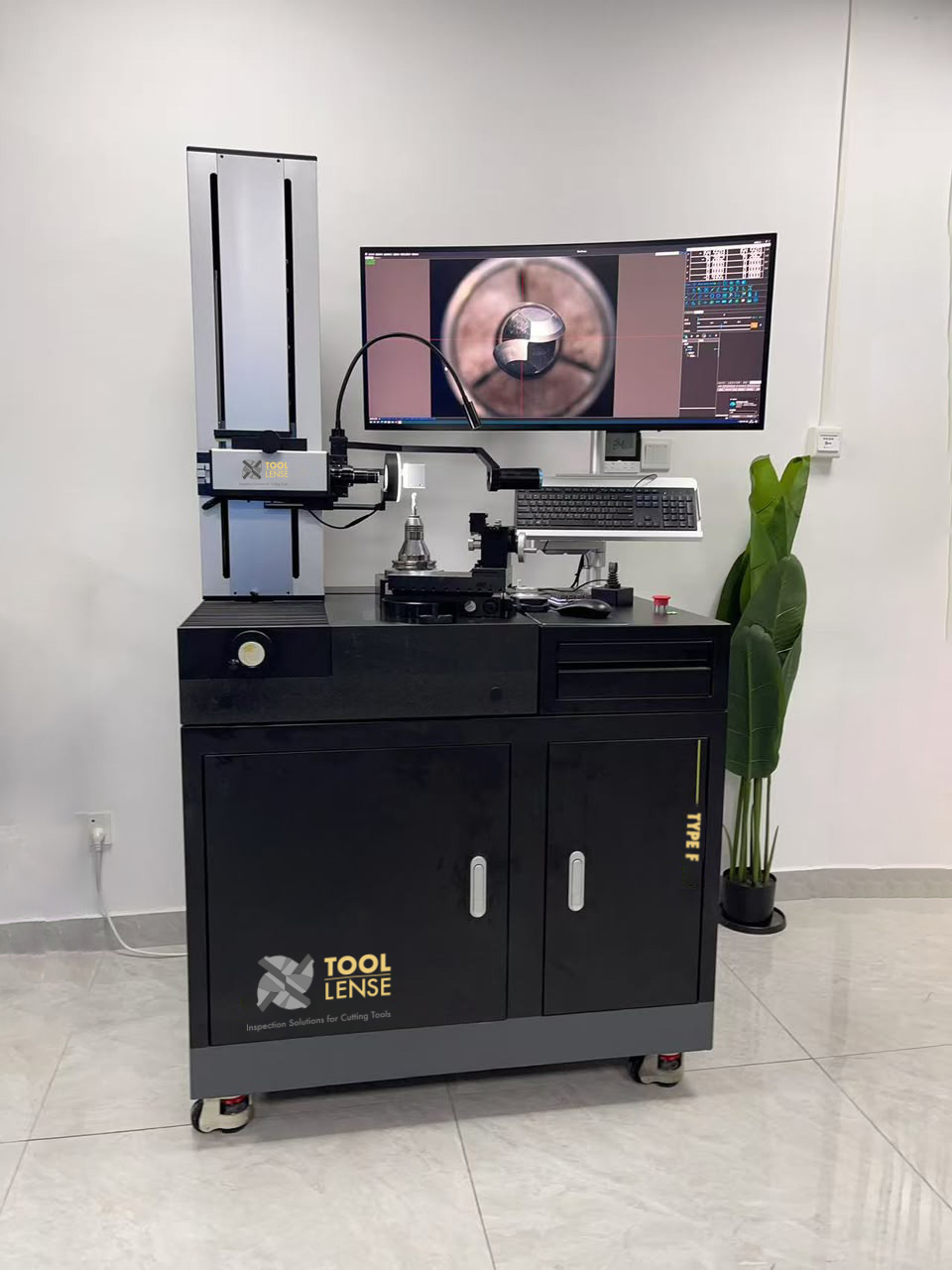

Ergonomischer Aufbau
Toollense ist auf benutzerfreundliche und komfortable Handhabung ausgelegt.

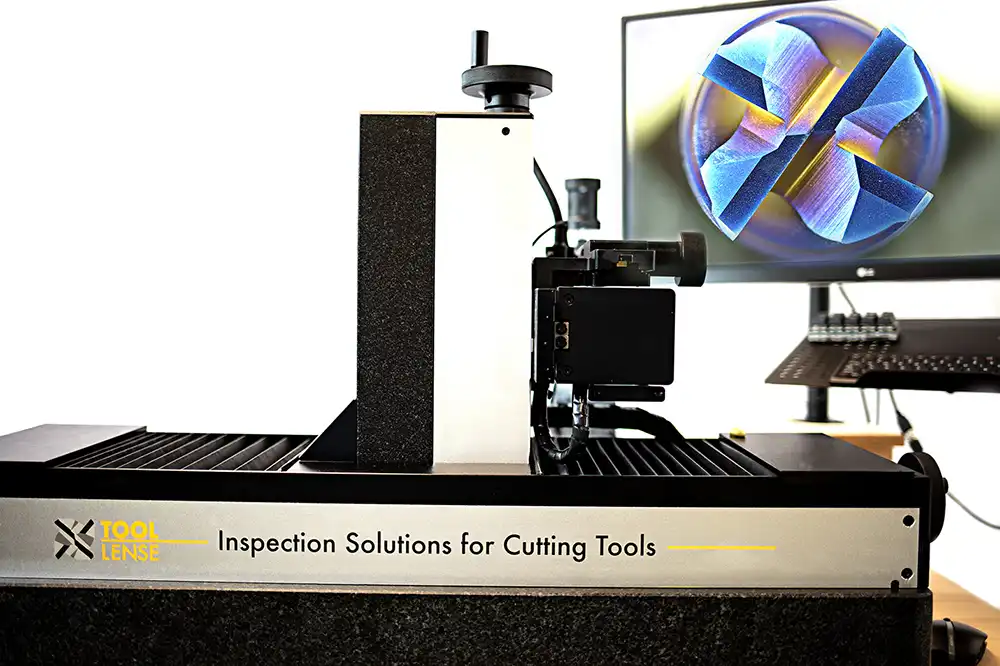

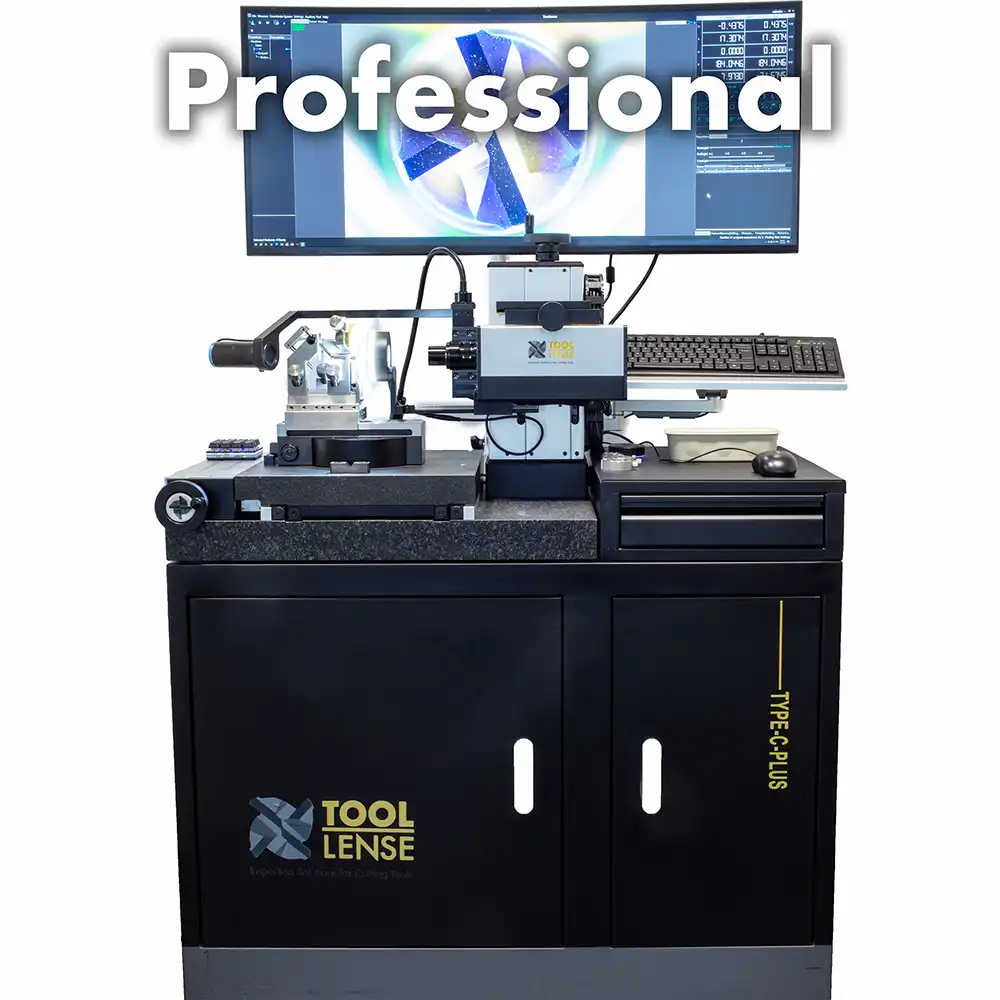

Massive Basis für höchste Präzision
Eine massive Basis ist entscheidend für dauerhaft präzise Messungen. Toollense ist darauf ausgelegt, diesen Anforderungen gerecht zu werden: Toollense wird auf drei Punkten exakt ausgerichtet und garantiert mit seiner 7 cm dicken, stabilen und hochpräzisen Granitplatte das Fundament für langfristige Messgenauigkeit und hohe Zuverlässigkeit. Toollense ist daher ideal für präzise Anforderungen direkt in der Produktion oder im Messraum.

Service
Unsere Maschinen sind äußerst nachhaltig und nur wenig serviceanfällig. Sollte dennoch einmal ein Service erforderlich sein, können wir zunächst schnell per Fernwartung helfen, um unkompliziert Lösungen zu finden. Wenn ein Techniker vor Ort nötig ist, können wir kurzfristig ab Stuttgart reagieren und sind schnellstmöglich bei Ihnen. Zudem sind alle benötigten Ersatzteile ab Lager verfügbar. Mit uns haben Sie einen fairen und zuverlässigen Partner, der Ihnen jederzeit zur Seite steht und auf den Sie sich nachhaltig verlassen können.

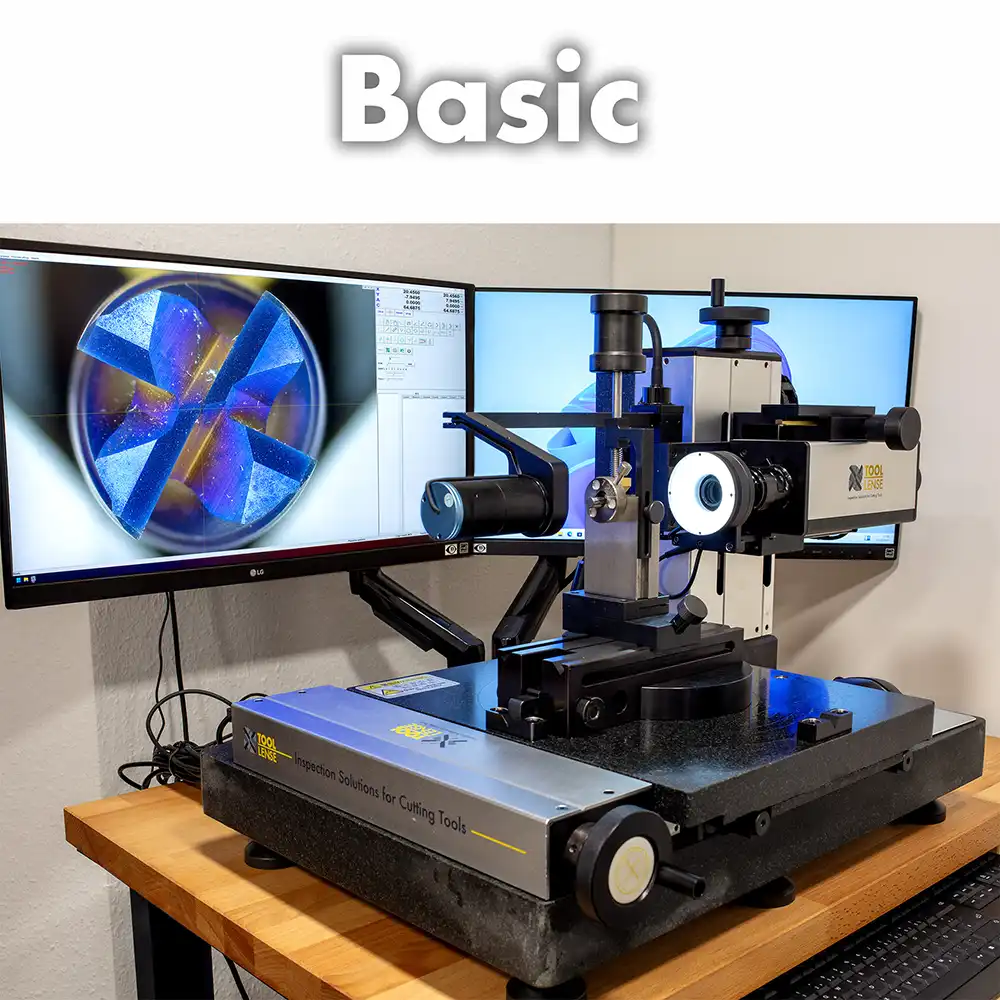

Scharf: dank weltweit führender Bildgebung

Die in ToolLense eingebaute 4K-Kamera ist die weltweit beste Kamera auf dem Markt und zaubert die schärfsten Bilder auf den Monitor. Mit dem 300x optischen Zoom prüfen Sie Schneidwerkzeug ab einem Durchmesser von 0,8mm. Für Microtools ist optional eine Linse mit 700-facher Vergrößerung erhältlich womit Schneidwerkzeuge im Micro-Bereich ab einem Durchmesser von 0,05mm gemessen werden können.

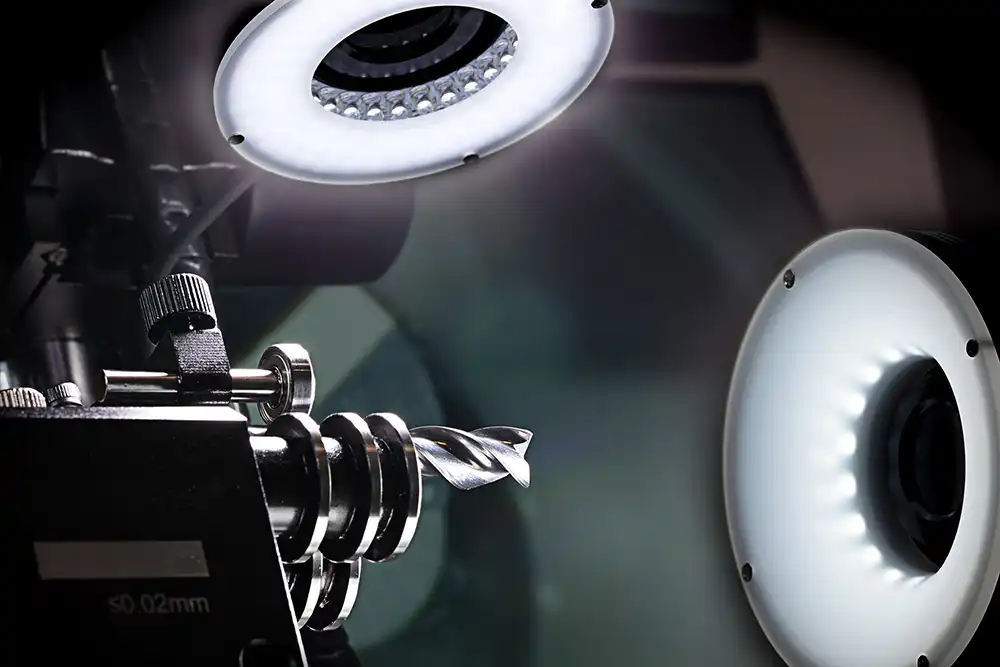

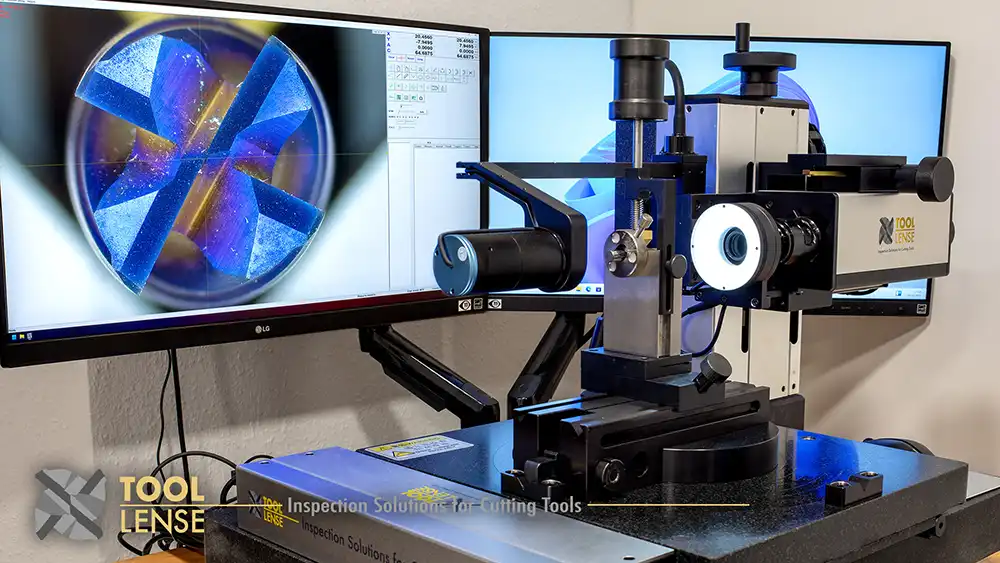

Scharf: dank innovativer & optimaler Beleuchtung

Licht ist der wichtigste Faktor, um die beste Bildqualität zu ermöglichen. Nur mit scharfen Kanten und perfekter Ausleuchtung ist eine präzise Kantenerkennung erst möglich. Deshalb wird bei ToolLense grösstmöglicher Wert auf innovative und perfekte Beleuchtung gelegt. Toollense bietet eine automatische Hintergrundbeleuchtung, welche die Helligkeit beim Ändern des Zoom-Faktors völlig selbständig anpasst. Das frontale Ringlicht ist in 4 Bereiche zu je 90 Grad unterteilt. Diese 90 Grad Bereiche können jeweils einzeln ein- und ausgeschaltet werden. Das frontale Ringlicht ist längsseits verschiebbar und kann auf die optimale Position eingestellt werden. Zusätzlich gibt es noch die Freihandleuchte – sollte es irgendwo an Licht für Ihr Schneidwerkzeug fehlen.
Alle 3 Lichter sind manuell stufenlos einstellbar.

unschlagbare Schärfe = unschlagbare Präzision

Das extrem scharfe Bild in Verbindung mit perfekter Beleuchtung ermöglicht hochpräzise Messungen. Schneidwerkzeuge können manuell und hochgenau mit den Achsen über das Fadenkreuz gemessen werden. Alternativ bietet ToolLense aber auch die Möglichkeit mit seiner innovativen und hochpräzisen Kantenerkennung Messungen im 0,001mm Bereich durchzuführen. Blitzschnell und easy können Winkel, Längen Durchmesser, Breiten usw. an Schneidwerkzeugen wie Fräsern oder Bohrern vermessen werden.

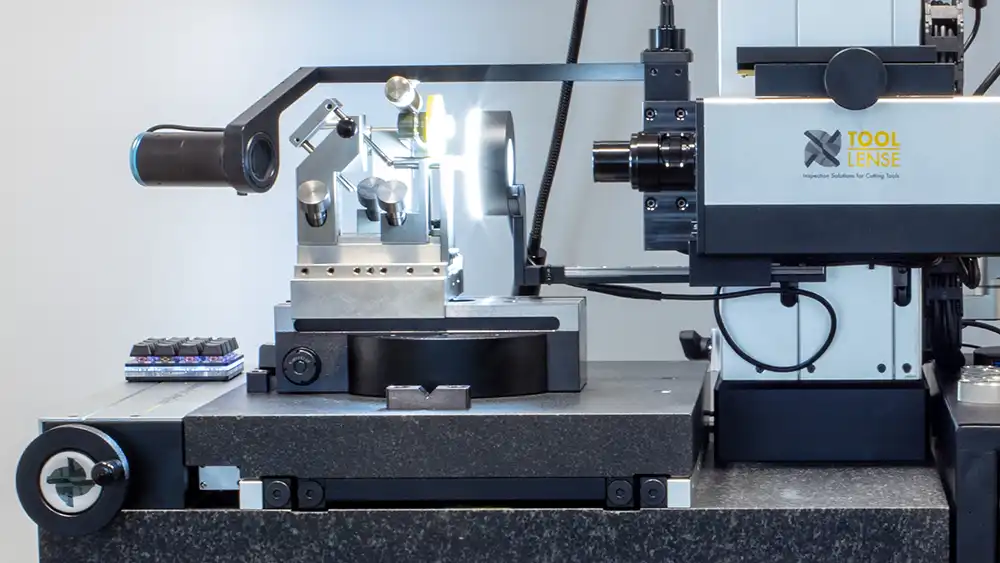

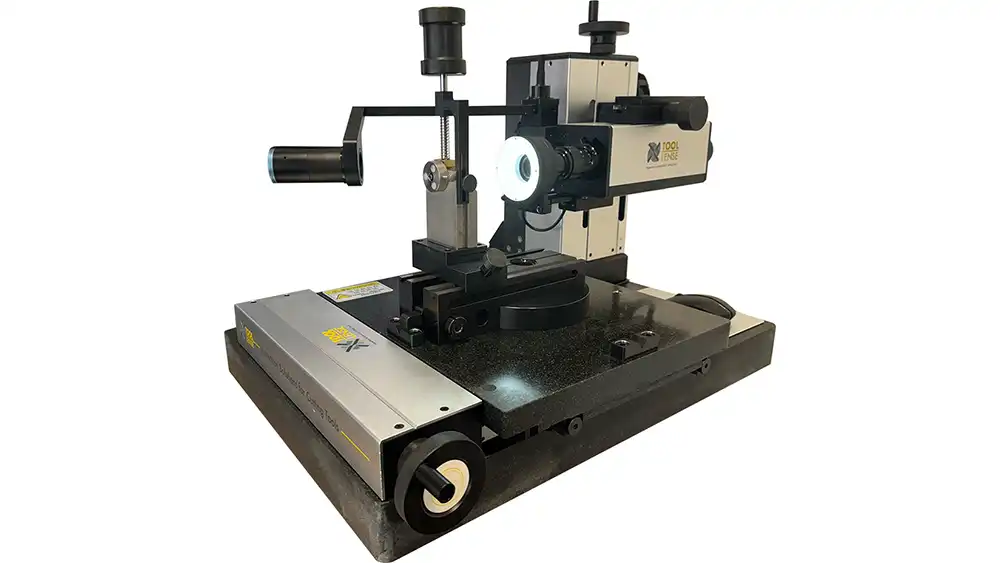

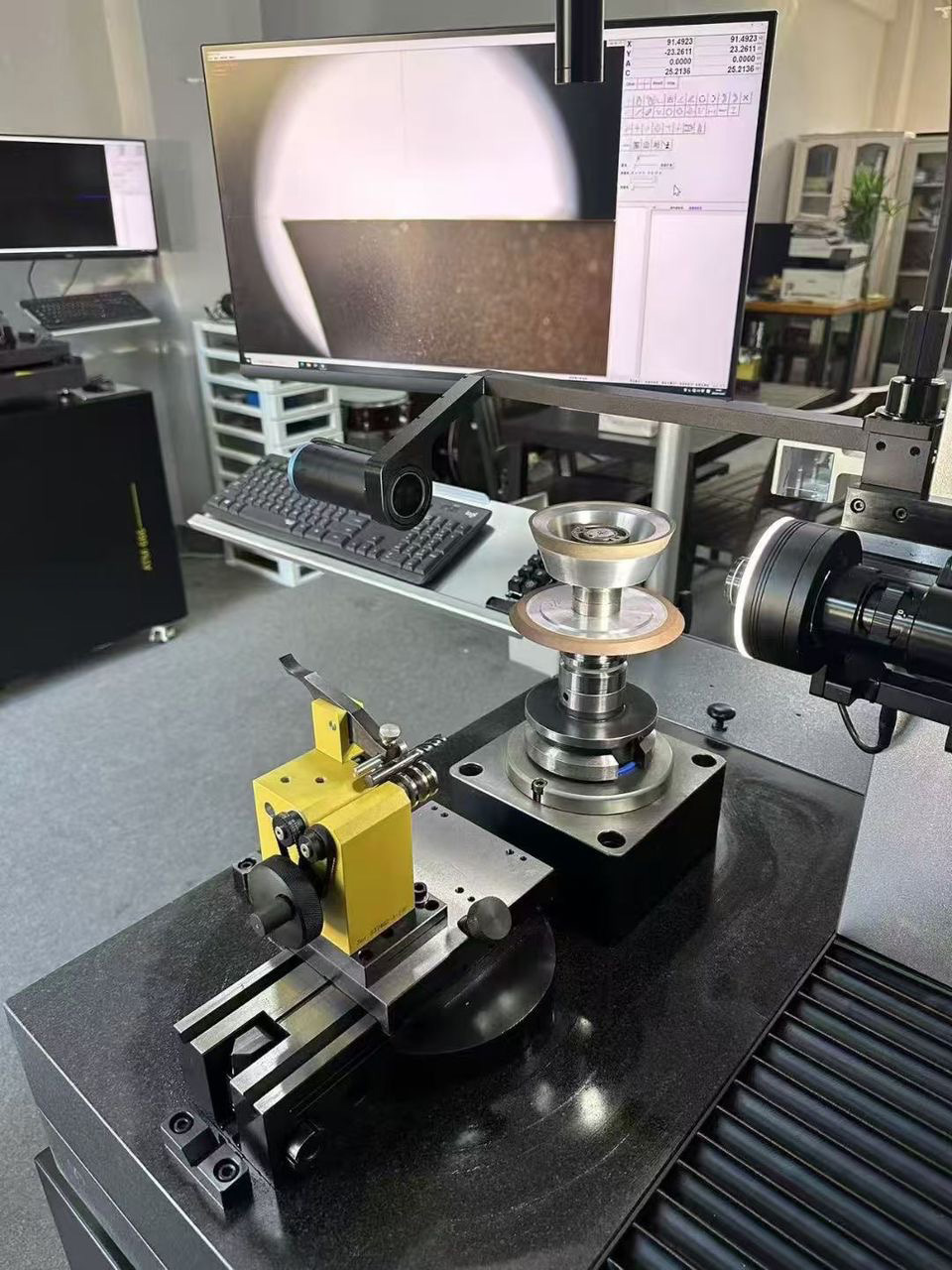

Präzise: dank innovativer Spannung!

Spannen Sie Ihre Schneidwerkzeuge wie Fräser, Bohrer und ähnliches simpel in der Prismenauflage. Die einstellbare Federkraft sorgt dafür, dass der Schaft Ihres Schneidwerkzeuges sauber und präzise aufliegt und radial perfekt rund läuft. Mit der Magnetscheibe wird das Schneidwerkzeug egal ob Fräser oder Bohrer exakt axial positioniert und verändert auch beim rotieren nicht seine Position.

Alternativ: Rollenspanner

Alternativ: Prismenauflage

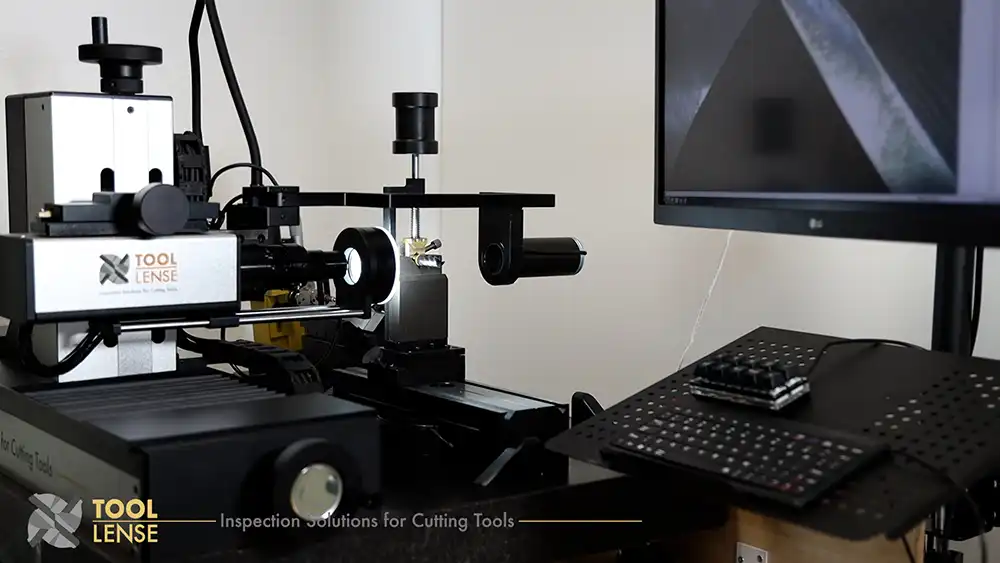

Anwendungsbeispiele

Mit ToolLense können jegliche Schneidwerkzeug, wie Fräser, Bohrer, Sägeblätter, Scheibenfräser, was auch immer einfach und präzise vermessen werden.

Mit den Achsen und mithilfe des Fadenkreuzes können einfach und schnell Messungen vorgenommen werden. Das Fadenkreuz erkennt Kanten und wechselt die Farbe, so wird die Messung für den Anwender zum Kinderspiel. Durchmesser, Längen, Breiten, Abstände oder Winkel können schnell, einfach und hochgenau vermessen werden.

Besonders stolz ist ToolLense auf die innovative und außerordentlich präzise Kantenerkennung. Mithilfe der Kantenerkennung können blitzschnell Kanten per simplem Mausklick ermittelt und vermessen werden. Abstände, Winkel an Schneidwerkzeugen wie Fräsern oder auch Bohrern können einfach gemäss Vorgaben ermittelt werden.

Ein weiteres hochpräzises Feature ist die automatische Radius-Kantenerkennung. In Verbindung mit dem Tool zur Konturaufnahme und präzisen Spannmitteln sind Radiusmessungen im kleinsten µ-Bereich möglich.

Run-out ermittelt ToolLense simple durch finden des höchsten Punktes je Schneide. Hier spielt wieder die Kantenerkennung sowie ein präzises Spannmittel eine große Rolle zur Genauigkeit.

Vergleichsmessungen gemäss CAD-Daten oder auch ein Bildvergleich direkt im Bildschirm sind ebenso möglich wie eine simple Automatisierung der einzelnen Messvorgänge im Bild.

Für mehr Information, sehen Sie sich schnell unsere Anwendervideos an:

Anwendungsvideos

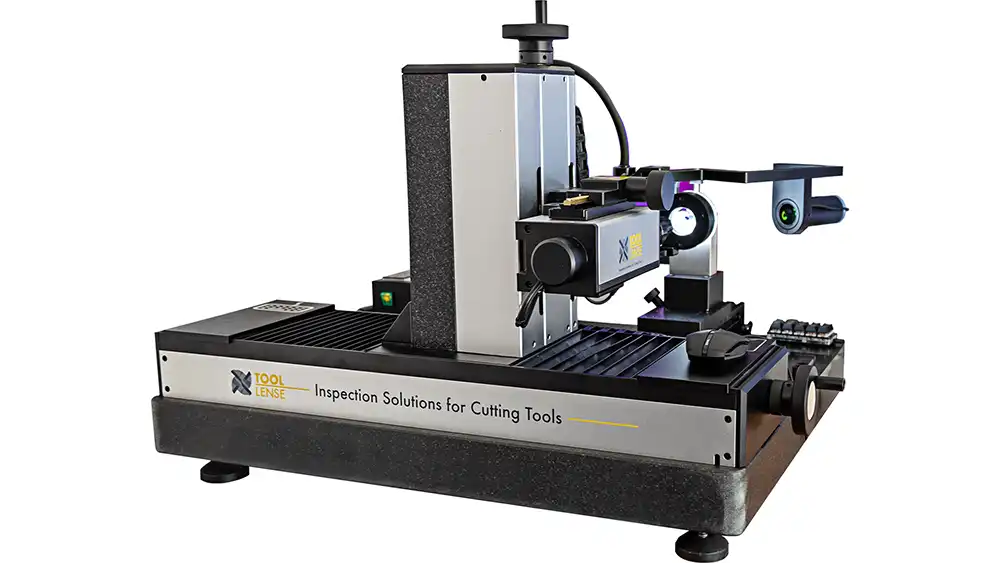

Abmessungen:
Länge: 800 mm – Breite: 600 mm – Höhe: 600 mm

Achse	max. Fahrweg	Genauigkeit
X-Achse	290 mm	<= 0.005 mm
Y-Achse	85 mm	<= 0.005 mm
C-Achse	180 Grad	<= 0.3 Grad
